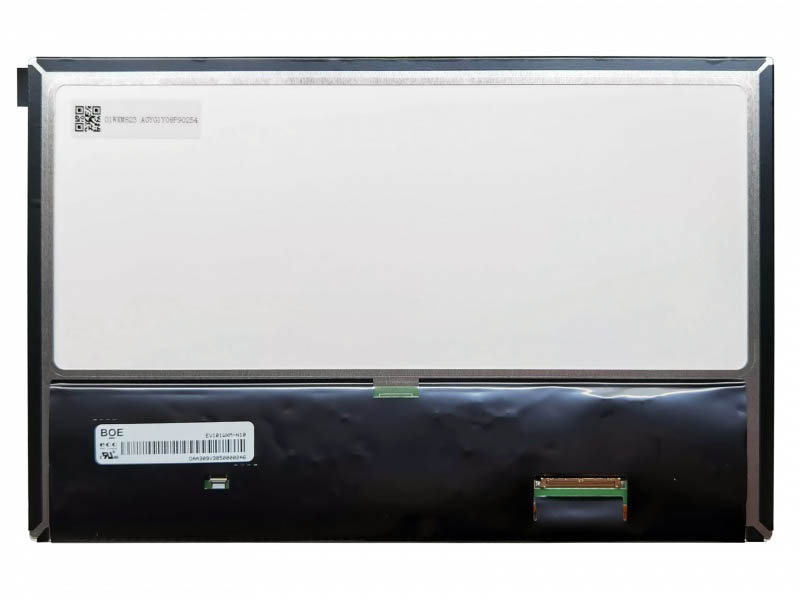

EV101WXM-N10是京东方 (BOE)推出的一款10.1吋a-Si TFT-LCD液晶模组产品，它装配有WLED背光，含LED驱动器背光驱动，无触摸。此产品工作温度为 -20 ~ 70°C，存储温度为 -30 ~ 70°C。它的典型特征总结为: 白光LED背光，含LED驱动器。基于它的特征推荐此型号应用于工业，医疗保健等产品。此产品于2020年Q4量产，当前生产状态为量产中。
|
面板品牌 |
京东方(BOE) |
面板型号 |
EV101WXM-N10 |
|
面板尺寸 |
10.1英寸 |
面板类型 |
a-Si TFT-LCD,液晶模组 |
|
分辨率 |
1280(RGB)×800,WXGA,149PPI |
像素布局 |
RGB垂直条状 |
|
显示区域 |
216.96(W)×135.6(H)mm |
外观尺寸 |
228.6(W)×149.2(H)×6(D)mm |
|
面板亮度 |
400 cd/m²(Typ.) |
对比度 |
900:1(Typ.)(透射) |
|
可视角度 |
85/85/85/85(Typ.)(CR≥10)② |
工作模式 |
ADS,常黑显示，透射式 |
|
视角方向 |
全视角 |
反应时间 |
30(Typ.)(Tr+Td)ms |
|
显示颜色 |
16.7M,50%NTSC |
灯管类型 |
WLED,30K小时，含LED驱动器 |
|
工作频率 |
60Hz ② |
触摸屏 |
无触摸 |
|
重量 |
175±20g |
面板应用 |
|
|
信号接口 |
LVDS(1 ch,8-bit),40 pins,端子 |
|
|
|
驱屏电压 |
3.3V(Typ.) |
||
|
工作环境 |
工作温度：-20～70℃;存储温度：-30～70℃ |
||
