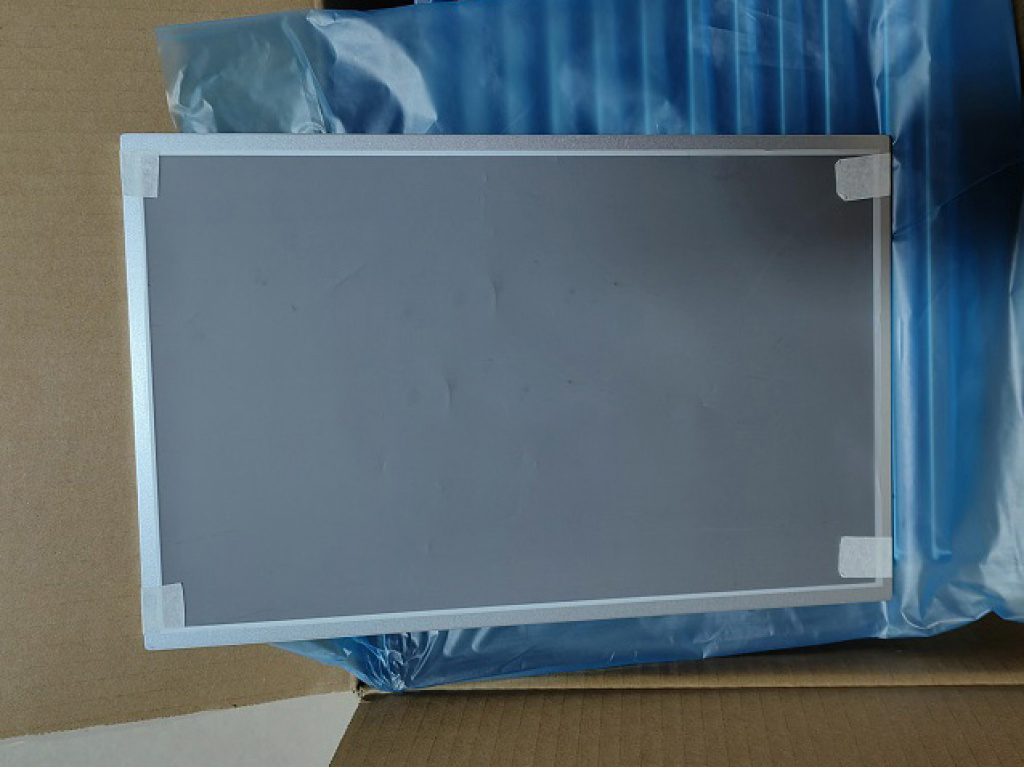

面板品牌

群创(Inno lux)

面板型号

G154ICE-LH1

面板尺寸

15.4英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

1280(RGB)×800,WXGA,98PPI

像素布局

RGB垂直条状

显示区域

331.2(W)×207(H)mm

外观尺寸

352(W)×230(H)×10(D)mm

开口区域

334.5(W)×210.3(H)mm

表面处理

雾面，Hard coating(3H)

显示亮度

450  cd/m²(Typ.)

对比度

1000:1(Typ.)(透射)

推荐视角

全视角

响应时间

13/12(Typ.)(Tr/Td)ms

可视角度

89/89/89/89(Typ.)(CR≥10)

显示模式

AAS,常黑显示，透射式

支持颜色

262K/16.7M,72%NTSC

光源类型

WLED,50K小时，含LED驱动器

重量

771/809g(Typ./Max.)

应用产品

帧频率

60Hz

触摸技术

无触摸

接口类型

30 pins LVDS(1 ch,8-bit),端子

电压供应

3.3V(Typ.)

应用环境

工作温度：-30～80℃;存储温度：-30～80C

群创液晶模组G154ICE-LH1结构详情

像素特征：

解析度

1280(RGB)×800,WXGA

点间距(mm)

0.08625×0.25875(H×V)

像素排列

RGB垂直条状

像素间距(mm)

0.25875×0.25875(H×V)[98PPI]

结构尺寸：

显示区域(mm)

331.2(H)×207(V)

开口区域(mm)

334.5(H)×210.3(V)

外观尺寸(mm)

352(H)×230(V)

外观厚度(mm)

9/10(Typ./Max.)

外观特征：

物理形状

平面矩形

外观样式

宽高比

16:10(H:V)

风景肖像

风景模式

安装方式：

Side mounting holes(4-M3)on left,right bezel

其它参数：

重量

771/8099(Typ./Max.)

表面处理

雾面， Hard coating(3H)

群创液晶模组G154ICE - LH1光学详情

基础信息：

显示亮度

450  cd/m²(Typ.)

对比度

1000:1(Typ.)(透射)

可视角度

89/89/89/89(Typ.)(CR≥10)

显示模式

AAS,常黑显示，透射式

推荐视角

全视角

响应时间(ms)

13/12(Typ.)(Tr/Td)

色彩性能：

白色坐标

Wx:0.313;Wy:0.329

支持颜色

262K/16.7M(6-bit/6-bit+Hi-FRC)

色温

6485K

亮度均匀性

1.25/1.43(Typ./Max.)(5 points)

1931色域：

NTSC比值

72%

sRGB覆盖率

94%

Adobe RGB覆盖率

73%

DCI-P3覆盖率

74%

Rec.2020覆盖率

54%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

群创液晶模组G154ICE-LH1电子详情

帧频率：

60Hz

翻转扫描：

翻转(180°)

功率总耗：

12.2W(Typ.)

群创液晶模组G154ICE-LH1信号详情

信号电气：

电压供应

3.3V(Typ.)

电流供应

790/950mA(Typ./Max.)

信号类型：

LVDS(1 ch,8-bit)

逻辑电压

-

接口特征：

位置

背面

类型

端子

接口详情：

品牌

型号

脚距

脚数

数量               脚定义(

I-PEX

20455-030E-76

0.5 mm

30 pins

1 pcs           LVDS-30P1C8B-103A

群创液晶模组G154ICE-LH1光源详情

光源特征：

光源类型

WLED

数量

光源寿命

50K(Min.)小时

是否可换

-

形状

-

光源位置

侧入式光源(底部)

接口特征：

位置

-

类型

包含在屏信号接口中

光源驱动：

含LED驱动器

驱动电气：

电压供应

12.0±1.2V

电流供应

0.8±0.2A

功率消耗

9.6/12W(Typ./Max.)

群创液晶模组G154ICE-LH1包装详情

包装类型

片/包装

箱 数

包装长宽高(mm)

毛重(Kgs)

体积(m³)            备注

纸箱

13

1

465×362×314

12.10

0.0529
