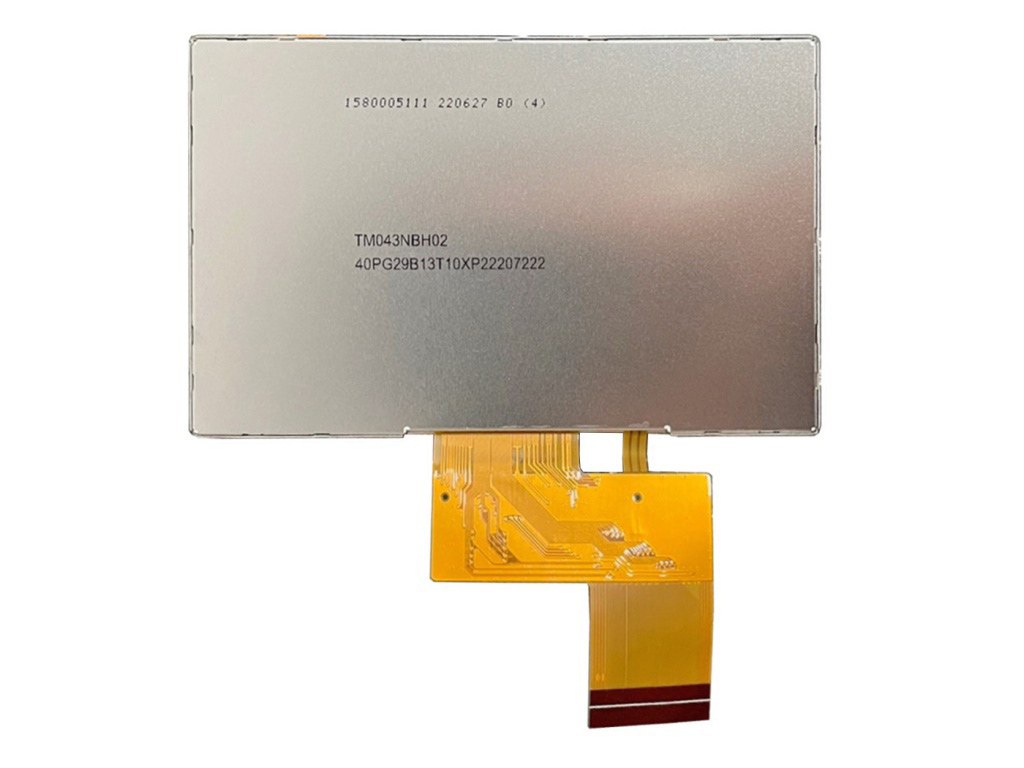

面板品牌

天马(TIANMA)

面板型号

TM043NDH02-40

面板尺寸

4.3英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

480(RGB)×272,WQVGA,128PPI

像素布局

RGB垂直条状

显示区域

95.04(W)×53.856(H)mm

外观尺寸

105.5(W)×67.2(H)×3.2(D)mm

开口尺寸

96.7(W)×55.48(H)mm

表面处理

雾面

面板亮度

400  cd/m²(Typ.)

对比度

900:1(Typ.)(TM)

可视角度

80/80/80/60(Typ.)(CR≥10)

工作模式

TN,常白显示，透射式

视角方向

12 o'clock

反应时间

20(Typ.)(Tr+Td)

显示颜色

16.7M,50%NTSC

光源类型

5S2P WLED,30K小时，不含驱动

工作频率

60Hz

触摸屏

无触摸

面板重量

44.4g(Typ.)

面板应用

信号接口

Parallel RGB(1 ch,8-bit),40 pins,FPC

驱屏电压

3.3V  (Typ.)

工作环境

工作：-20～70℃;存储：-30～80℃

天马液晶模组TM043NDH02-40结构详情

像素特征：

像素数量

480(RGB)×272,wQVGA

点间距

0.066×0.198 mm(H×V)

像素布局

RGB垂直条状

像素间距

0.198×0.198 mm(H×V)[128PPI]

结构尺寸：

显示区域

95.04×53.856 mm(H×V)

可视区域

96.7×55.48 mm(H×V)

外观尺寸

105.5×67.2 mm(H×V)

外观厚度

2.9±0.3mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

16:9(H:V)

外观样式

其它特征：

重量

44.4g(Typ.)

表面处理

雾面

天马液晶模组TM043NDH02-40光学详情

基本信息：

面板亮度

400  cd/m²(Typ.)

对比度

900:1(Typ.)(透射)

可视角度

80/80/80/60  (Typ. (CR≥10)

光学模式

TN,常白显示，透射式

视角方向

12 o'clock

反应时间

20(Typ.)(T+Td)ms

色彩性能：

白色色度

Wx:0.305;Wy:0.327

显示颜色

16.7M(8-bit)

色温

6949K

亮度变动

1.25/1.33(Typ./Max.)(9 points)

1931色域：

NTSC比值

53%

sRGB覆盖率

74%

Adobe RGB覆盖率

56%

DCI-P3覆盖率

55%

Rec.2020覆盖率

40%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

天马液晶模组TM043NDH02-40电子详情

工作频率：

60Hz

翻转扫描：

No

驱动IC:

COG已邦定ST7282T2

时序控制(T-CON):

Embedded T-CON

天马液晶模组TM043NDH02-40背光详情

背光特征：

灯管类型

WLED

数量

5S2P

灯管寿命

30K(Typ.)小时

是否可换

灯管形状

阵列

位置

侧入式光源

灯管电气：

电压输入

16/18V(Typ./Max.)

电流输入

40/50mA(Typ./Max.)

功耗

640mW(Typ.)

接口特征：

类型

包含在屏信号接口中

位置

-

灯管驱动

无

天马液晶模组TM043NDH02-40信号详情

信号系统：

Parallel RGB(1 ch,8-bit)

信号逻辑电压

0≤VIL≤0.3VDD;0.7VDD≤VIH≤VDD

信号电气：

电压输入

3.3V(Typ.)

电流输入

TBD

功耗

75mW(Typ.)

接口特征：

类型

FPC

位置

FPC详情：

品牌

型号

脚间距

脚数

数量

接口定义

0.5 mm

40 pins

1 pcs

天马液晶模组TM043NDH02-40包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

内箱

48

1

520×345×74

N/A

0.0133
