面板品牌

天马(TIANMA)

面板型号

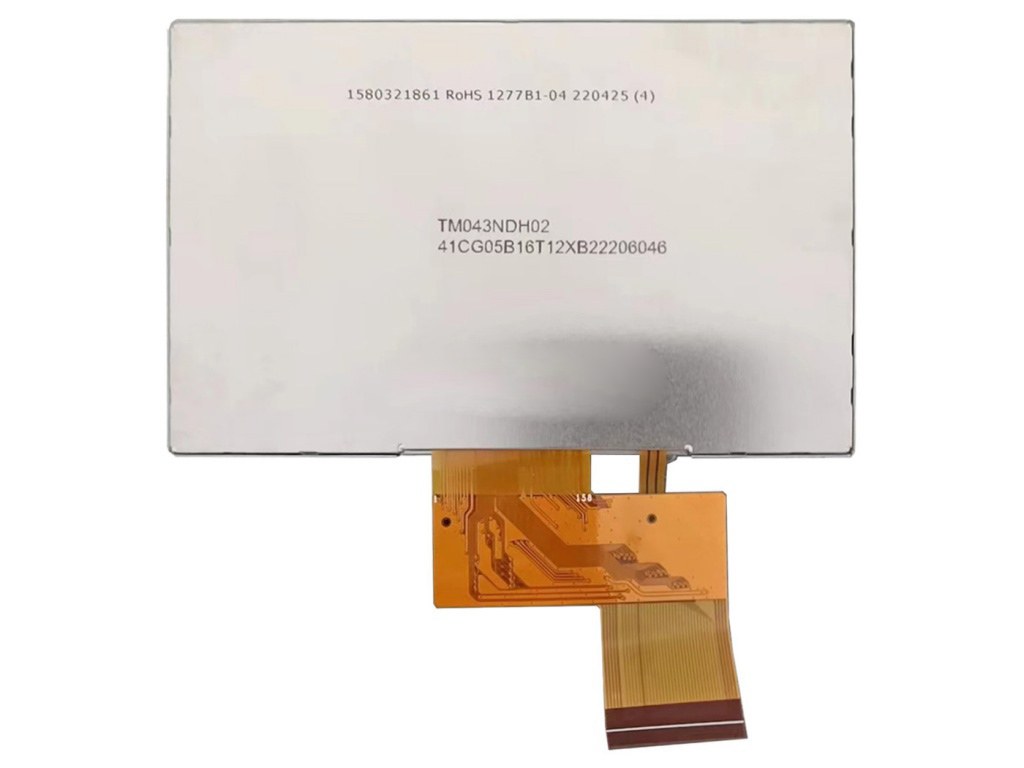

TM043NDH02-41

面板尺寸

4.3英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

480(RGB)×272,WQVGA,128PPI

像素布局

RGB垂直条状

显示区域

95.04(W)×53.856(H)mm

外观尺寸

105.5(W)×67.2(H)×3.2(D)mm

可视尺寸

96.7(H)×55.48(V)mm

表面处理

雾面

显示亮度

对比度

900:1(Typ.)(透射)

视角方向

12 o'clock

响应时间

20(Typ.)(Tr+Td)ms

可视角度

80/80/80/60(Typ. (CR≥10)

操作模式

TN,常白显示，透射式

支持颜色

16.7M,50%NTSC

光源类型

WLED,30K小时，无驱动

重量

适用于

帧频率

60Hz

触摸面板

无触摸

接口类型

40 pins Parallel RGB(1 ch,8-bit),FPC

电压供应

3.3V(Typ.)

应用环境

工作温度：-20～70C;存储温度：-30～800C

天马液晶模组TM043NDH02-41结构详情

像素特征：

分辨率

480(RGB)×272,WQVGA

像素配置

RGB垂直条状

点间距(W×H)

0.066×0.198 mm

像素间距(W×H)

0.198×0.198 mm [128PPI]

结构尺寸：

显示尺寸

95.04(W)×53.856(H)mm

外观尺寸

105.5(W)×67.2(H)mm

可视尺寸

96.7(W)×55.48(H)mm

外观厚度

2.9±0.3 mm

外观特征：

物理形状

平面矩形

风景肖像

风景模式

宽高比(W:H)

16:9

外观形状

-

其它详情：

重量

表面处理

雾面

天马液晶模组TM043NDH02-41光学详情

基本信息：

亮度(cd/m²)

对比度

900:1(Typ.)(透射)

最佳角度

12 o'clock

响应速度

20(TyP.)(Tr+Td)(ms)

可视角度

80/80/80/60(Typ.)(CR≥10)

光学模式

TN,常白显示，透射式

色彩性能：

色度

Wx:0.305;Wy:0.327

颜色数量

16.7M(8-bit)

色温

6949K

白场变动

1.25/1.33(Typ./Max. (9 points)

1931色域：

NTSC比值

53%

sRGB覆盖率

74%

Adobe RGB覆盖率

56%

DCI-P3覆盖率

55%

Rec.2020覆盖率

40%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

天马液晶模组TM043NDH02-41电子详情

刷新频率：

60Hz

翻转扫描：

No

时序控制(T-CON):

Embedded T-CON

天马液晶模组TM043NDH02-41信号详情

信号电气：

输入电流

TBD

输入电压

3.3V(Typ.)

功耗

75mW(Typ.)

信号接口

Parallel RGB(1 ch,8-bit)

逻辑电压：

0≤VIL≤0.3VDD;0.7VDD≤VIH≤VDD

接口特征：

位置

类型

FPC

信号接口：

品牌

型号

数量

脚间距

脚数

脚定义

1 pcs

0.5 mm

40 pins

天马液晶模组TM043NDH02-41发光详情

灯管特征：

灯管类型

WLED

背光可换性

位置

侧入式光源

数 量

-

灯管形状

阵列

寿命

30K(Typ.)小时

接口特征：

位置

-

类型

包含在屏信号接口中

背光驱动：

无
