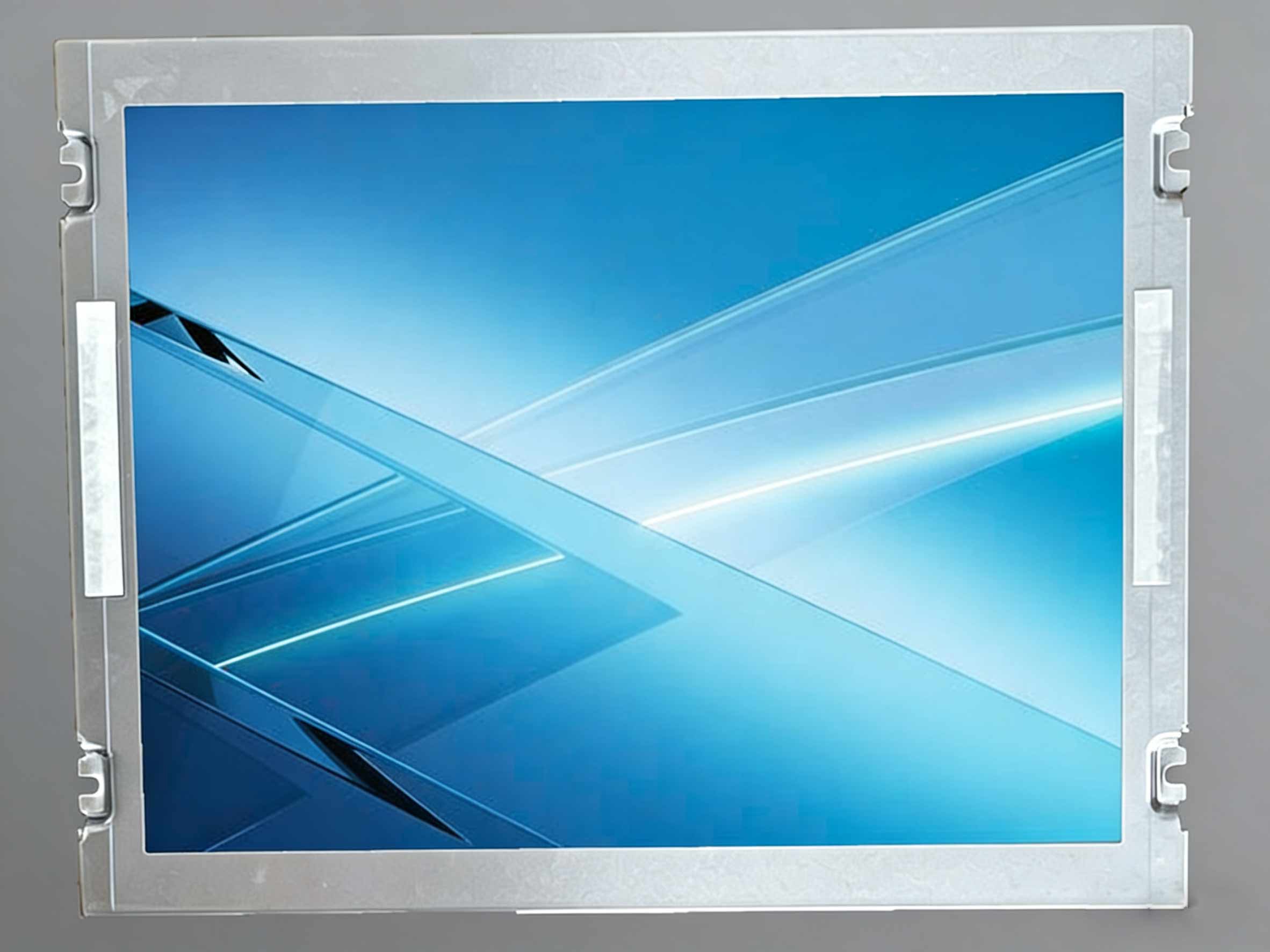

面板品牌

天马(TIANMA)

面板型号

P0650VGF1MA00

面板尺寸

6.5英寸

面板类型

a-Si TFT-LCD,液晶模组

分辨率

640(RGB)×480,VGA,122PPI

像素布局

RGB垂直条状

显示区域

132.48(W)×99.36(H)mm

外观尺寸

154(W)×121(H)×11(D)mm

可视尺寸

135.5(W)×102.4(H)mm

表面处理

雾面

亮度(cd/m²)

1200(Typ.)

对比度

900:1(Typ.)[透射]

最佳角度

全视角

光学模式

SFT,常黑显示，透射式

可视角度

88/88/88/88 (Typ. (CR≥10)

响应速度

30(Typ.)(Tr+Td)ms

颜色数量

262K/16.7M,97%sRGB

背光类型

6S2P WLED,100K小时，无驱动

屏幕重量

179g(Typ.)

适用于

刷新频率

60Hz

触摸功能

无触摸

信号系统

LVDS(1 ch,6/8-bit),端子，20 pins

供应电压

3.3V(Typ.)

最大额定

存储温度： -40～90C工作温度： -30～80C

天马液晶模组P0650VGF1MA00结构详情

像素特征：

像素数量

640(RGB)×480,VGA

点间距

0.069×0.207 mm(H×V)

像素布局

RGB垂直条状

像素间距

0.207×0.207 mm(H×V)[122PPI]

结构尺寸：

显示区域

132.48×99.36 mm(H×V)

可视区域

135.5×102.4 mm(H×V)

外观尺寸

154×121mm(H×V)

外观厚度

7.1/11(Typ./Max.)mm

外观特征：

外观形状

平面矩形

风景肖像

风景模式

宽高比

4:3(H:V)

外观形状

-

安装孔位：

Side mounting holes,Face mounting holes

其它特征：

重量

179g(Typ.)

表面处理

雾面

天马液晶模组P0650VGF1MA00光学详情

基本信息：

面板亮度

1200   cd/m²(Typ.)

对比度

900:1(Typ.)(透射)

可视角度

88/88/88/88(Typ.)(CR≥10)

光学模式

SFT,常黑显示，透射式

视角方向

全视角

反应时间

30(TyP.)(Tr+Td)(ms)

色彩性能：

白色色度

Wx:0.302;Wy:0.320

显示颜色

262K/16.7M(6-bit/8-bit)

色温

7224K

亮度变动

1.25/1.33(Typ./Max.)(9 points)

1931色域：

NTSC比值

73%

sRGB覆盖率

97%

Adobe RGB覆盖率

74%

DCI-P3覆盖率

75%

Rec.2020覆盖率

54%

色域说明

sRGB(Rec.709,BT.709),Rec.2020(BT.2020)

显示性能：

室外可视

是

透射系数

天马液晶模组P0650VGF1MA00电子详情

工作频率：

60Hz

翻转扫描：

翻转(180°)

天马液晶模组P0650VGF1MA00背光详情

背光特征：

灯管类型

WLED

是否可换

-

灯管寿命

100K(Typ.)小时

数量

6S2P

灯管形状

2串

位置

侧入式光源

灯管电气：

电压输入

18.6/20.4V(Typ./Max.)

电流输入

180/200mA  (Typ./Max.)

功耗

3.35W(Typ.)

接口特征：

类型

端子

位置

灯管驱动

无

接口详情：

品牌

型号

脚间距

脚数

数量

接口定义(

日压端子

SM06B-SHLS-TF(LF)(SN)

1.0 mm

6 pins

1 pcs

BLE-6PINS-NNCAAC

天马液晶模组P0650VGF1MA00信号详情

信号系统：

LVDS(1 ch,6/8-bit)

信号逻辑电压

信号电气：

电压输入

3.3V(Typ.)

电流输入

120/150mA  (Typ./Max.)

功耗

396mW(Typ.)

接口特征：

类型

端子

位置

端子详情：

品牌

型号

脚间距

脚数

数量

接口定义

航空电子

FI-SE20P-HFE

1.25 mm

20 pins

1 pcs

LVDS-20P1C8B-010H

天马液晶模组P0650VGF1MA00包装详情

包装类型

片/包装

箱数

包装长宽高(mm)

毛重(Kgs)

体积(m³)

备注

内箱

20

1

520×345×74

N/A

0.0133
